Pohon pre dvojkrídlovú bránu FORCE SW200 do 400 kg

Kompletné špecifikácie

FORCE SW200 sada na dvojkrídlovú bránu 2x2m 400 kg svietidlo na krídlovú bránu
Sada pre dvojkrídlové brány FORCE SW200
Maximálna dĺžka jedného krídla je 2 m, hmotnosť 200 kg, celkovo teda môže byť brána 4 metre dlhá a 400 kg. Ideálne pre úzke kovové stĺpiky.

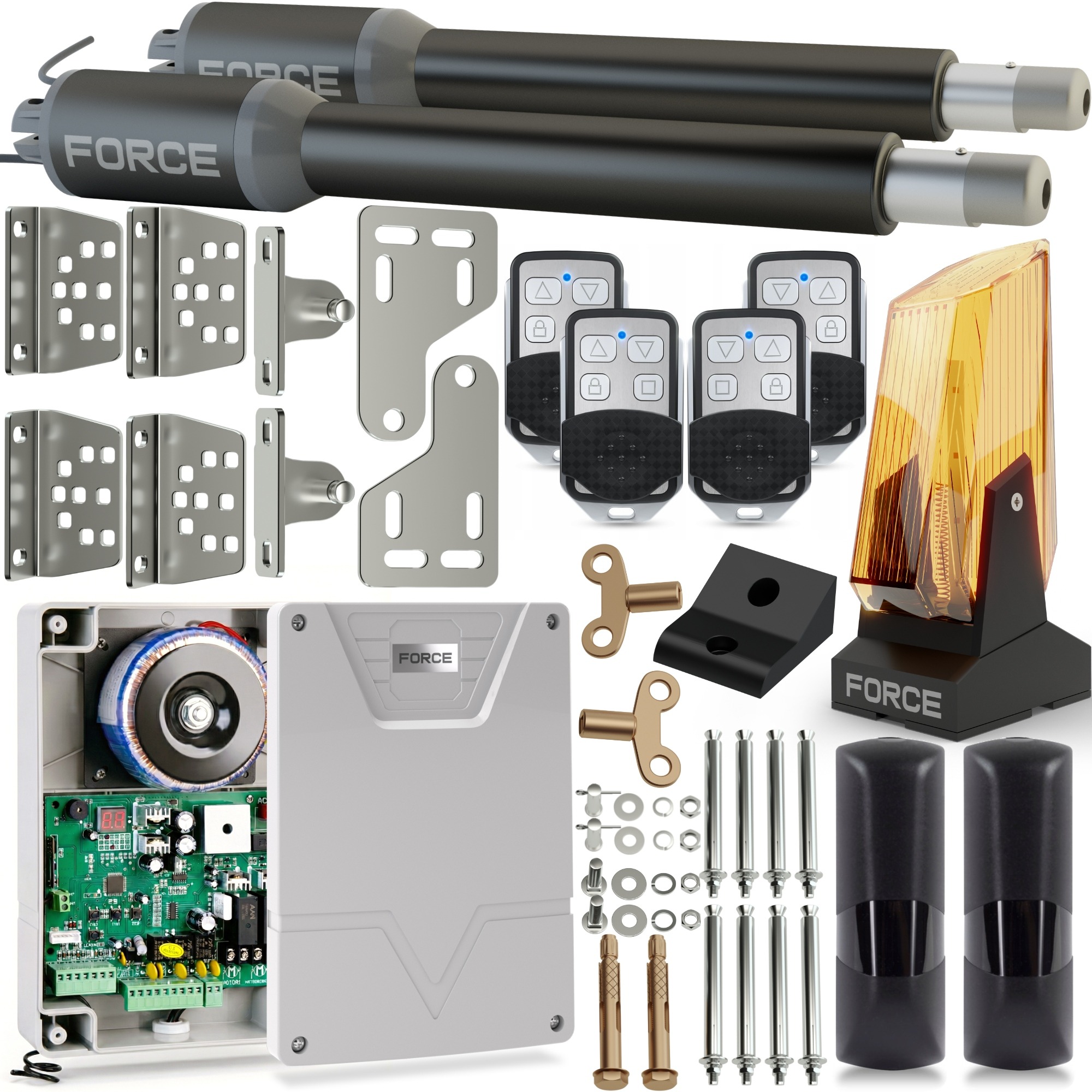

Sada obsahuje:

2x elektromechanické pohony Force SW200 s montážnymi prvkami
Riadiaca jednotka
Puzdro pre ovládací panel - hermetické
4 x Force 4-kanálový diaľkový ovládač
Svietidlo FORCE CRYSTAL so vstavanou anténou zvyšujúcou dosah diaľkového ovládača
Silové fotobunky sa otáčajú o 180 stupňov
Montážne konzoly na stĺpiky a krídla brány
2x Kľúče na núdzové otvorenie brány pri výpadku el
Montážne príslušenstvo
Návody na použitie v poľštine
Záručný list - 24 mesiacov
FORCE SW200 sada na dvojkrídlovú bránu 2x2m 400 kg svietidlo na krídlovú bránu
Automatizácia brány - pohodlie a komfort používania
V ktorúkoľvek dennú alebo nočnú hodinu, za akýchkoľvek poveternostných podmienok, či už dážď alebo sneh, vďaka automaticky ovládanej bráne môžete bezpečne vstúpiť na svoj pozemok. Bránu otvoríte jedným stlačením tlačidla na diaľkovom ovládači. Sada FORCE SW200 je určená pre dvojkrídlové brány, z ktorých jedno krídlo má dĺžku do 2 metrov a hmotnosť 200 kg (celá brána má max. 4 metre a hmotnosť do 400 kg). Pohony sú určené na inštaláciu na úzke kovové stĺpiky (alebo iné stĺpiky, kde sú pánty odsadené od okraja stĺpika až o 10 cm).

Súpravu FORCE SW200 si môžete nainštalovať sami. Áno, na vlastnú päsť. Po prečítaní podrobných pokynov ho môžete úspešne zostaviť sami. Ak máte nejaké otázky, naši technici vám na otázku telefonicky odpovedia a vysvetlia problémy, ktoré sa vás týkajú. Určite budete hrdí na odvedenú prácu a našetrené peniaze a stanete sa „Hrdinom domova“ pre zvyšok vašej domácnosti.

Do prílohy aukcie sme priložili návod, aby ste videli, aké je to jednoduché (pod popisom produktu v záložke "Doplňujúce informácie").

FORCE SW200 sada dvojkrídlovej brány 2x2m 400 kg svietidlo na krídlovú bránu Kód výrobcu SW200
Sada pre dvojkrídlovú bránu FORCE SW200 2x2m 400 kg kyvná lampa Maximálny uhol otvorenia 110°
Tichý, rýchly, odolný
Pohon FORCE SW200 je pevná a odolná konštrukcia. Štíhly tvar pohonu umožňuje inštaláciu aj na brány, kde nie je veľa miesta a stĺpik je úzky. Vďaka štíhlemu tvaru sa pohon hodí do každého typu brány bez toho, aby výrazne ovplyvnil jej estetiku. A vďaka univerzálnym viacpolohovým madlám, ktoré sú súčasťou súpravy, je inštalácia veľmi jednoduchá.

Kryt pohonu je vyrobený z hliníka zaisťujúceho vysokú odolnosť voči poveternostným vplyvom, pričom prevody a prevody sú vyrobené z kvalitnej mosadznej zliatiny, ktorá zaručuje zvýšenú životnosť a odolnosť proti poškodeniu.

Sada pre dvojkrídlovú bránu FORCE SW200 2x2m 400 kg kyvná lampa Maximálny uhol otvorenia 110°
FORCE SW200 je silný, pevný a odolný produkt, ktorý je už mnoho rokov obľúbený medzi individuálnymi zákazníkmi a profesionálnymi inštalatérmi.

Rozsah pohybu servomotorov počas prevádzky je určený spínačom preťaženia, t. j. po dosiahnutí určitého bodu (nárazník pripevnený k zemi) ústredňa odpojí napájanie.
Pohon je určený pre kovové alebo iné stĺpiky, kde závesy na stĺpiku nie sú väčšie ako 10 cm, pozri nákres nižšie.
Inštalácia na brány s vysokým prietokom vzduchu.
Sada je vybavená pevnými, viacpolohovými univerzálnymi montážnymi držiakmi, čo značne uľahčuje montáž a skracuje jej čas. Univerzálne montážne konzoly sú ideálne pre dvojkrídlové brány prakticky v akejkoľvek konfigurácii.
Pohony krídlových brán
Napájanie pohonu: 24VDC
Výkon pohonu: 40W
Maximálna dĺžka jedného listu: 2 metre
Maximálna hmotnosť jedného listu: 200 kg
Maximálny uhol otvorenia: 110 stupňov
Zdvih piesta: 300 mm
Rýchlosť vysúvania ramena: 16 mm/s
Odolný prevod vyrobený z vysoko kvalitnej kovovej zliatiny
Manuálne odblokovanie v prípade výpadku prúdu
Určené pre úzke stĺpiky
Sada pre dvojkrídlovú bránu FORCE SW200 2x2m 400 kg svietidlo na krídlovú bránu Doplnkové funkcie funkcia automatického zatvárania funkcia detekcie prekážky funkcia brány funkcia ovládania interkomu
Funkcie ústredia
Riadiaca jednotka je napájaná kvalitným toroidným transformátorom zapojeným do siete 230V, ktorý eliminuje nežiaduce napäťové špičky. Riadiaca jednotka je intuitívna a jednoducho sa pripája. Súpravu Force SW200 dokáže naprogramovať aj človek, ktorý nikdy predtým neprišiel do kontaktu s elektronikou, a to všetko vďaka jednoduchému intuitívnemu LED displeju.

"Soft Start" a "Soft Stop" - mäkký rozbeh a zastavenie pohonov zaručuje plynulý chod pri otváraní brány a brzdení krídel brány v záverečnej fáze chodu, vďaka čomu dosiahneme jemné, tiché zatváranie brány (vyhneme sa buchnutiu). Vďaka týmto funkciám je zaručená vysoká prevádzková účinnosť pohonov.
Automatické zatváranie – umožňuje naprogramovať čas, po ktorom sa brána automaticky zatvorí.
Podpora pre rôzne typy brán, vrátane: brán, v ktorých jedno z krídel má uzatvárací pás, kde brána funguje "prekrývajúca sa". Umožňuje to funkcia nastavenia času predstihu jedného z listov voči druhému.
Funkcia brány (napr. na otváranie brán alebo len jedného krídla brány), ak nie je potrebné otvárať celú bránu, napr. keď chceme ísť na bicykli alebo na prechádzku so psom, môžeme otvoriť len jedno krídlo brány.
Signalizácia prevádzkového stavu zariadenia LED diódami, čo pomáha pri konfigurácii a diagnostike zariadenia.
Možnosť pripojenia núdzového zdroja (24v), ktorý zabezpečí nepretržitú prevádzku zariadenia aj v prípade výpadku prúdu.
Externé ovládanie: Potrebujete otvoriť pohon z garáže alebo domova stlačením tlačidla? Žiadny problém. K ústredni jednoducho pripojíme zariadenia, ktoré nám umožnia otváranie brány, medzi ktoré patria: videovrátnik, vrátnik, kódová klávesnica, ovládanie telefónu odkiaľkoľvek na svete pomocou WiFi ovládača, univerzálny rádiový prijímač. Vďaka univerzálnemu rádiovému prijímaču môžeme toto zariadenie ovládať aj pomocou diaľkových ovládačov iných značiek.
Bezpečnosť
Ochrana proti preťaženiu: keď je automatická brána v prevádzke, elektronika neustále meria intenzitu práce pohonu. Po prekročení hodnoty nastavenej na ovládacom paneli (pri náraze na prekážku, napr. auto) sa brána automaticky zastaví.
Optické zabezpečenie: sada obsahuje bezpečnostné fotobunky. Medzi fotobunkami prebieha infračervený lúč. Pri prerušení linky fotobunky (pred fyzickým kontaktom s bránou) sa brána automaticky zastaví.
Automatické uzamykanie pohonu po zastavení: na ochranu brány pred votrelcami nemusíte používať ďalšie zámky. Konštrukcia automatickej prevodovky znamená, že po zatvorení brány sa pohon uzamkne a drží bránu v zatvorenej polohe.
FORCE SW200 súprava dvojkrídlovej brány 2x2m 400 kg svietidlo na krídlovú bránu EAN (GTIN) 5905317144094
KONTROLNÁ MANIPULÁCIA
Amperometrická, tepelná ochrana a ochrana proti preťaženiu
Automatické zatváranie
Funkcia Wicket
Funkcia oneskorenia jedného listu vo vzťahu k druhému
Funkcia jemného štartu a zastavenia pohonov
Ovládacie vstupy pre WIFI, GSM moduly alebo videovrátnik
Možnosť pripojenia káblového nástenného vypínača
Jednoduché pripojenie a programovanie
Možnosť nahrať až 120 diaľkových ovládačov
Napájanie ústredne: 230V +/- 15%
Napájacie napätie pohonu: 24VDC
Napájanie ústredne: 230V
Frekvencia diaľkového ovládania: 433,92 MHz
Max. dosah diaľkového ovládania: 100 metrov
Možnosť núdzového pripojenia batérie: 24V 5Ah
Trieda ochrany: IP55
Prevádzková teplota: -25°C ~ +65°C
Rozmery riadiacej jednotky: 260x185x85 mm
4 x 4-kanálové diaľkové ovládanie brány v chrómovanom kovovom kryte
FORCE 4-kanálový diaľkový ovládač s dynamicky náhodným kódom s frekvenciou 433,92 MHz.

Kľúčové vlastnosti vzhľadu:

Chrómový rám: Pevný kovový rám obklopujúci telo, ktorý poskytuje elegantný lesk a odolnosť.
Kryt: čierny, matný, kvalitný materiál, odolný voči poškriabaniu a každodennému používaniu.
Vzhľad: kompaktný, ergonomický tvar, ktorý pohodlne padne do ruky.
Gombíky: 4 gombíky, navrhnuté jemným a estetickým spôsobom.
Funkčnosť a technické vlastnosti:

Dosah: poskytuje vynikajúci dosah až 120 metrov, čo vám umožňuje pohodlne otvárať bránu bez toho, aby ste k nej prichádzali.
Pohodlie: praktický prívesok vám umožní použiť ho ako kľúčenku.
Ochrana: posuvná klapka chrániaca pred náhodným stlačením tlačidla
Technické parametre:

frekvencia: 433,92 MHz
počet tlačidiel: 4
puzdro: pochrómovaný kov s plastom
klopa na zips na ochranu pred náhodným stlačením
batéria: NM27 12V (súčasť balenia)
rozmery: 33 x 9 x 60 mm
dosah diaľkového ovládania: až 120 metrov
FORCE SW200 sada dvojkrídlovej brány 2x2m 400 kg svietidlo na krídlovú bránu Typ pohonu krídlovej brány
FORCE SW200 sada dvojkrídlovej brány 2x2m 400 kg svietidlo na krídlovú bránu Hmotnosť produktu s individuálnym balením 20 kg
FORCE SW200 sada dvojkrídlovej brány 2x2m 400 kg svietidlo na krídlovú bránu Maximálna hmotnosť krídla 200 kg
Otočné fotobunky - pozorovací uhol 180 stupňov (nastaviteľné)
Technické špecifikácie:

Rozmery: 108 mm x 35 mm x 30 mm
Napájanie: 12-24V DC/AC
Dosah: max 15 metrov
Prúdový odber: RX 15Ma - TX 30mA
Relé: 1A max 36V
Frekvencia: 1,92 kHz
Vlnová dĺžka: 940nm
Prevádzková teplota: -20 až +55°C
Pozorovací uhol: 180 stupňov (nastaviteľný)
Prevádzka: v akomkoľvek uhle (vertikálne aj horizontálne)
Hmotnosť: 105 g
Vrátane montážnych kolíkov
Pohodlne sa montujú, pretože môžu byť namontované na úzke kovové stĺpiky na povrchu stĺpika z vonkajšej strany (strana cesty) a iba otáčať elektronický prvok o 90 stupňov smerom k druhej fotobunke, aby fotobunky na seba „videli“.
Signálna lampa FORCE Crystal
Vkusný dizajn, tvar inšpirovaný kryštálom kremeňa. Moderné krištáľové svietidlo bude vrcholom vášho krásneho plotu.

Vysoko svietivé LED diódy zaisťujúce veľmi dobrú viditeľnosť a dlhú životnosť
Vstavaná anténa zvyšuje dosah diaľkových ovládačov
Montážna základňa tiež umožňuje montáž do zvislej roviny pod rôznymi uhlami
Smer svetla 360 stupňov
Prevádzkový režim: nepretržité svietenie/pulzujúce osvetlenie
Frekvencia pulzovania svetla: 1 Hz/0 Hz (60 zábleskov za minútu/nepretržité svetlo)
Spotreba energie (nepretržité svietenie): 2,5W
Sada pre dvojkrídlovú bránu FORCE SW200 2x2m 400 kg kyvná lampa Maximálny počet cyklov za deň 100
Sada pre dvojkrídlovú bránu FORCE SW200 2x2m 400 kg hojdacie svietidlo Napájacie napätie 230 V
Manuálne odomknutie
V prípade výpadku prúdu pribalíme dva kľúče na núdzové odomykanie, takže bránu ľahko a rýchlo otvoríte aj rukou.

Ústredňa poskytuje aj možnosť pripojenia núdzového batériového zdroja, ktorý otvorí bránu pri výpadku prúdu v sieti.

➤ Príslušenstvo
Montážne konzoly pre pohony na stĺpiky a krídla brány
2x odblokovacie kľúče
Kotvy
Upevňovacie prvky (čapy, skrutky, závlačky, podložky, matice)
Obmedzovač
Namontované na zemi na zastavenie brány v zatvorenej polohe

FORCE SW200 sada na dvojkrídlovú bránu 2x2m 400 kg svietidlo na krídlovú bránu
Hore, továrenské montážne držiaky: viacpolohové držiaky na stĺpiky, držiaky na krídla brány, kotvy, skrutky, gumený spodný doraz na zastavenie brány v zatvorenej polohe. Držiaky sú dodávané s kľúčmi na núdzové odomknutie v prípade výpadku prúdu.

FORCE SW200 sada dvojkrídlovej brány 2x2m 400 kg svietidlo na krídlovú bránu Kód výrobcu SW200
FORCE SW200 sada dvojkrídlovej brány 2x2m 400 kg svietidlo na krídlovú bránu Stav pôvodného balenia
