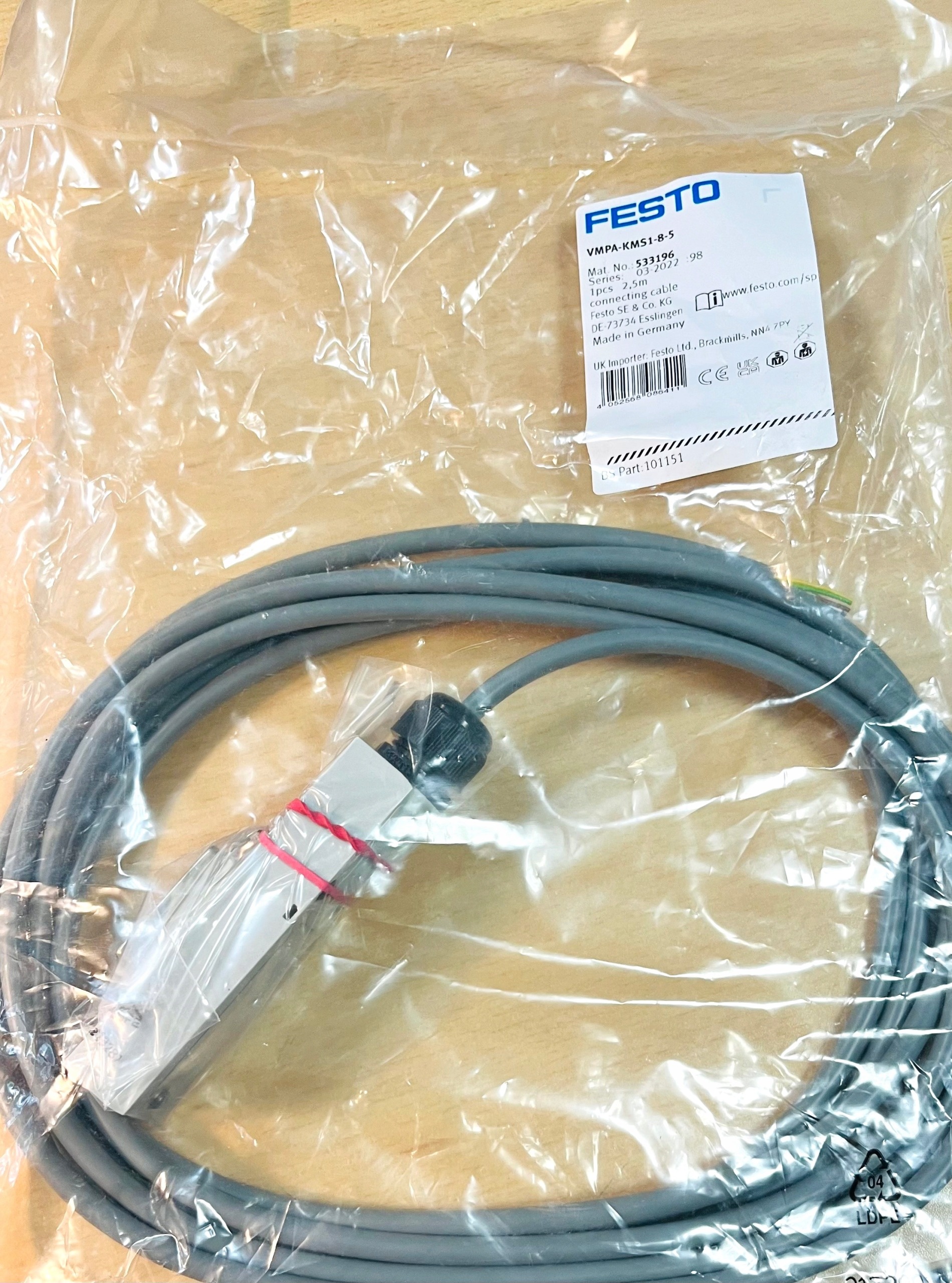

Pripojovací kábel Festo VMPA-KMS1-8-5, 5 m, 24 V DC, 533196

Kompletné špecifikácie

Pripojovací kábel Festo VMPA-KMS1-8-5 s číslom dielu 533196 je určený na elektrické viacpinové pripojenie ventilových terminálov MPA-S. Dokumentácia Festo ho uvádza ako 5 m PVC pripojovací kábel pre 8 ventilových cievok.

Na strane zariadenia je použitá uhlová 25-pólová Sub-D zásuvka, pričom obsadených je 9 kontaktov. Na strane riadenia je kábel zakončený otvoreným koncom s 10 žilami, z ktorých je využitých 9. Konštrukcia kábla je 10 × 0,34 mm².

Menovité prevádzkové napätie je 24 V DC, povolený rozsah prevádzkového napätia 0 až 30 V DC a prúdová zaťažiteľnosť 3 A. Krytie IP65 platí v namontovanom stave. Pri výbere je dôležité rozlišovať variant pre 8 ventilových cievok od verzií určených pre 24 cievok a zároveň zvoliť správnu dĺžku kábla.

TECHNICKÉ ÚDAJE

Značka: Festo

Model: VMPA-KMS1-8-5

Číslo dielu: 533196

Typ produktu: pripojovací kábel

Určenie: ventilový terminál MPA-S

Počet ventilových cievok: 8

Dĺžka kábla: 5 m

Konštrukcia kábla: 10 × 0,34 mm²

Menovitý prierez vodiča: 0,34 mm²

Menovité prevádzkové napätie: 24 V DC

Rozsah prevádzkového napätia: 0 – 30 V DC

Prúdová zaťažiteľnosť: 3 A

Elektrický prípoj na strane zariadenia: zásuvka Sub-D

Počet kontaktov Sub-D: 25

Obsadené kontakty: 9

Výstup kábla: uhlový

Strana riadenia: otvorený koniec

Počet žíl na strane riadenia: 10

Obsadené žily: 9

Káblová priechodka: M20 × 1,5

Priemer kábla: 7,15 mm

Hmotnosť: 510 g

Krytie: IP65 v namontovanom stave

Norma: DIN 41652

HLAVNÉ VÝHODY

Dĺžka 5 m poskytuje dostatočný priestor na prepojenie ventilového terminálu s riadiacou časťou zariadenia.

25-pólová uhlová Sub-D zásuvka umožňuje viacpinové pripojenie terminálu MPA-S.

Otvorený koniec na strane riadenia umožňuje zapojenie jednotlivých vodičov podľa konkrétnej konfigurácie riadiaceho systému.

Kábel 10 × 0,34 mm² je určený na pripojenie 8 ventilových cievok.

Menovité napätie 24 V DC zodpovedá bežnému riadiacemu napätiu priemyselnej automatizácie.

Krytie IP65 v správne namontovanom stave chráni elektrické pripojenie proti prachu a striekajúcej vode.

PRE KOHO JE PRODUKT VHODNÝ

Kábel je určený pre konštruktérov, údržbu a servis priemyselných zariadení využívajúcich ventilový terminál Festo MPA-S s viacpinovým pripojením pre 8 ventilových cievok.

Vhodný je pri novej elektroinštalácii aj pri výmene pôvodného kábla VMPA-KMS1-8-5 s číslom dielu 533196.

KEDY ZVÁŽIŤ INÚ ALTERNATÍVU

Ak potrebujete inú dĺžku, Festo uvádza v rovnakej sérii variant VMPA-KMS1-8-2.5 s dĺžkou 2,5 m a VMPA-KMS1-8-10 s dĺžkou 10 m.

Pre ventilové terminály s 24 ventilovými cievkami sú určené varianty VMPA-KMS1-24, nie tento model pre 8 cievok.

Pri aplikáciách s pohybujúcim sa káblom alebo energetickým reťazcom zvážte PUR varianty VMPA-KMS2, ktoré Festo uvádza ako vhodné pre energetické reťazce.

DÔLEŽITÉ UPOZORNENIA PRED NÁKUPOM

Model VMPA-KMS1-8-5 je určený pre 8 ventilových cievok.

Pred objednaním porovnajte číslo dielu 533196 a požadovanú dĺžku 5 m.

Na strane riadenia je otvorený koniec kábla, nejde teda o kábel s konektorom na oboch koncoch.

Krytie IP65 platí pri správne namontovanom stave.

Pri pohyblivom uložení dodržte minimálny polomer ohybu 71,5 mm; pri pevnom uložení 28,6 mm.

HODNOTENIE Z ODBORNÝCH RECENZIÍ

Dôveryhodné odborné recenzie nie sú k dispozícii.

TECHNICKÉ PARAMETRE

Značka: Festo

Model: VMPA-KMS1-8-5

Číslo dielu: 533196

Dĺžka: 5 m

Menovité napätie: 24 V DC

Prevádzkové napätie: 0 – 30 V DC

Prúdová zaťažiteľnosť: 3 A

Kábel: 10 × 0,34 mm²

Priemer kábla: 7,15 mm

Pripojenie 1: Sub-D zásuvka, 25 pólov

Obsadené kontakty: 9

Pripojenie 2: otvorený koniec

Počet žíl: 10

Obsadené žily: 9

Káblová priechodka: M20 × 1,5

Krytie: IP65 v namontovanom stave

Hmotnosť: 510 g

Norma: DIN 41652

FAQ – ČASTÉ OTÁZKY

Akú dĺžku má Festo VMPA-KMS1-8-5?

Kábel má dĺžku 5 m.

Pre koľko ventilových cievok je určený?

Dokumentácia Festo uvádza tento variant pre 8 ventilových cievok ventilového terminálu MPA-S.

Aké má elektrické pripojenie?

Na strane zariadenia má uhlovú 25-pólovú Sub-D zásuvku. Na strane riadenia je kábel zakončený otvoreným koncom.

Aké je menovité napätie?

Menovité prevádzkové napätie je 24 V DC a povolený rozsah je 0 až 30 V DC.

Aký je prierez vodičov?

Kábel má konštrukciu 10 × 0,34 mm² a menovitý prierez jedného vodiča 0,34 mm².

Má kábel krytie IP65?

Áno, Festo uvádza IP65 podľa IEC 60529 v namontovanom stave.

Existuje aj kratší alebo dlhší variant?

Áno. Pre 8 ventilových cievok Festo uvádza 2,5 m variant 533195, tento 5 m variant 533196 a 10 m variant 533197.
